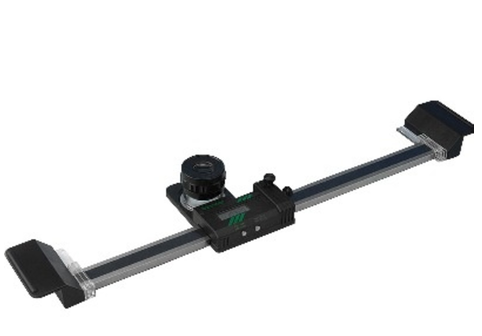

Precyzyjny liniał pomiarowy elektroniczny z lupą 10× 1000mm
Liniał elektroniczny z bezpośrednim odczytem mierzonej wartości. Możliwość zainstalowania lupki pomiarowej z podziałką.
Wykonany z włókna węglowego. Rozdzielczość 0,01mm lub 0,0005''. Klawisze z funkcją mm/inch, ZERO,
Dedykowany do wykonywania pomiarów w przemyśle poligraficznym.
Dostarczane w drewnianym etui

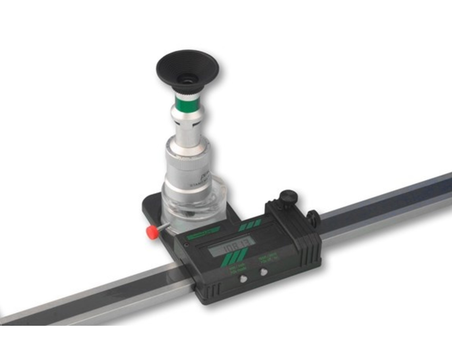

Zastosowanie liniału Electronic Scale upraszcza pomiar długości. Wersja z utwardzonej stali szlachetnej wyposażona jest w taśmę pojemnościową. Dostarcza ona do układu elektronicznego informacje o aktualnej pozycji suwadła pomiarowego prowadzonego bez luzu i tarcia na podłużnych łożyskach kulkowych. Ulepszony, czterosoczewkowy układ optyczny o dziesięciokrotnym powiększeniu umożliwia dokładne dosuwanie do punktu pomiarowego. Szkło powiększające wyposażone jest w regulację ostrości do ustawiania w zależności od indywidualnej ostrości wzroku. W celu dokładnego pozycjonowania suwadła pomiarowego szkło powiększające wyposażone jest w płytkę kreskowaną. Pomysłowa kontrola paralaksy umożliwia nadzorowanie pionowego kąta widzenia w układzie optycznym. Łatwy do odczytu wyświetlacz z cyframi o wysokości sześciu milimetrów wskazuje maksymalną rozdzielczość 0,01 milimetra lub 0,0005 cala. Bezpośrednio obok wyświetlacza znajduje się urządzeń. Ustawiona pionowo śruba ustalająca mocuje jedną część suwadła. Pozioma śruba pozycjonująca przesuwa suwadło precyzyjnie do punktu pomiaru. Następnie naciśnięciem przycisku resetowania ustala się punkt zerowy pomiaru. Po przesunięciu suwadła do drugiego punktu pomiarowego rezultat można odczytać na wyświetlaczu. Liniał jest wyposażony w interfejs szeregowy RS232. Dzięki niemu wartości można wysyłać do komputera. Do przesyłania danych służy zgodny z interfejsem RS232 przewód ze złączem optycznym lub opcjonalnie system radiowego przesyłania danych.
Dostarczane długości standardowe:
180 mm / 7 Inch
300 mm / 12 Inch
500 mm / 20 Inch
800 mm / 32 Inch
1000 mm / 40 Inch
1300 mm / 52 Inch
1500 mm / 60 Inch
Rozdzielczość: 0,01 mm / 0,0005 cali
Dokładność powtarzania: 0,01 mm
Szerokość pasma błędu:
do 500 mm = 0,03 mm
do 800 mm = 0,04 mm
do 1000 mm = 0,05 mm
do 1300 mm = 0,10 mm
do 1500 mm = 0,15 mm
Wyświetlacz LCD, bateria litowa 3 V, trwałość ok. 4000 h
Zakres temperatury: +10 – +40°C
Interfejs kompatybilny z RS232

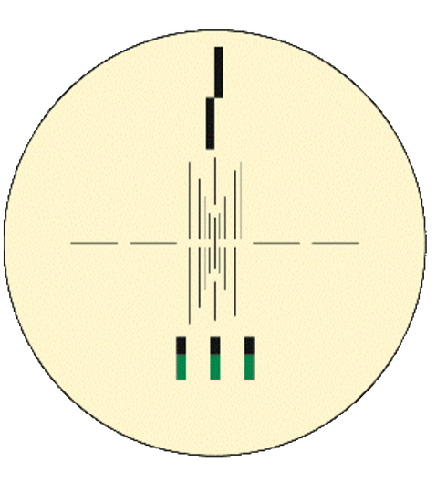

Płytka kreskowana: standardowa lub w postaci płytki drukowanej
Systemy opcjonalne:
Typu ES szkło powiększające 10x
Typu ESM-25 mikroskop 25x
Typu ESM-50 mikroskop 50x
Kabel danych Digi-USB-0/2m do Electronic Scale
Dostarczane długości standardowe:
180 mm / 7 Inch
300 mm / 12 Inch
500 mm / 20 Inch
800 mm / 32 Inch
1000 mm / 40 Inch
1300 mm / 52 Inch
1500 mm / 60 Inch
Rozdzielczość: 0,01 mm / 0,0005 cali
Dokładność powtarzania: 0,01 mm
Szerokość pasma błędu:
do 500 mm = 0,03 mm
do 800 mm = 0,04 mm
do 1000 mm = 0,05 mm
do 1300 mm = 0,10 mm
do 1500 mm = 0,15 mm
Wyświetlacz LCD, bateria litowa 3 V, trwałość ok. 4000 h
Zakres temperatury: +10 – +40°C
Interfejs kompatybilny z RS232
Płytka kreskowana: standardowa lub w postaci płytki drukowanej
Systemy opcjonalne:
Typu ES szkło powiększające 10x
Typu ESM-25 mikroskop 25x
Typu ESM-50 mikroskop 50x
Kabel danych Digi-USB-0/2m do Electronic Scale
